Le format GDTF : Comprendre et Intégrer dans Vectorworks Spotlight



Le monde du design d'éclairage scénique évolue rapidement, et avec cette évolution, il devient essentiel d'adopter des outils standardisés pour simplifier le processus de création et d'exploitation des projets d'éclairage. C’est là qu'intervient le format GDTF (General Device Type Format), une norme révolutionnaire qui transforme la façon dont nous concevons, partageons et utilisons les informations sur les équipements d’éclairage dans des logiciels tels que Vectorworks Spotlight.

Dans cet article, nous allons explorer ce qu’est le format GDTF, pourquoi il est important, et comment vous pouvez l'intégrer dans votre flux de travail avec Vectorworks Spotlight.



Qu'est-ce que le format GDTF ?



Le GDTF, ou General Device Type Format, est un format de fichier ouvert et universel pour décrire les appareils d'éclairage intelligents. Il a été développé conjointement par MA Lighting, Robe Lighting, et Vectorworks, dans le but de créer un langage standard pour l'échange de données entre les différents logiciels et équipements utilisés dans l’industrie de l’éclairage.



Les objectifs du GDTF



L'objectif principal du GDTF est de standardiser la manière dont les appareils d'éclairage, les consoles et les logiciels de conception communiquent entre eux. Avant l'arrivée de ce format, les utilisateurs devaient souvent créer manuellement des profils d'appareils pour chaque console ou logiciel. Cela créait des incohérences, de la perte de temps et parfois des erreurs dans le traitement des informations.

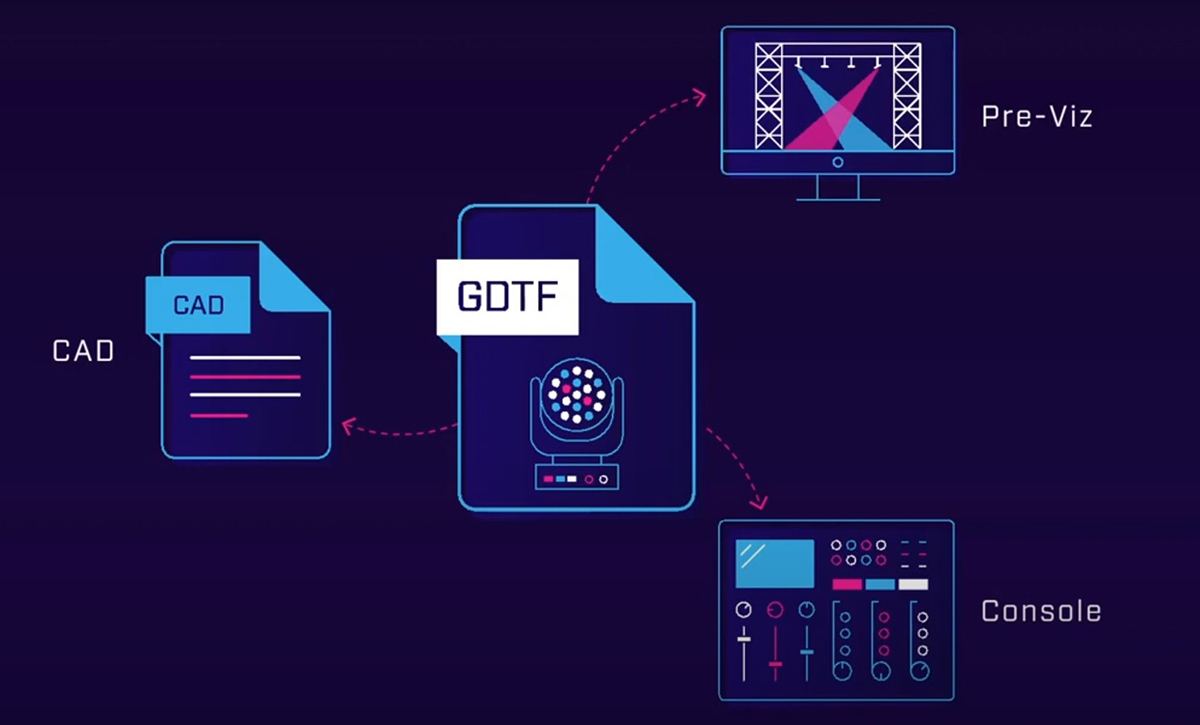

Le GDTF permet de résoudre ces problèmes en fournissant une description précise et unique des caractéristiques de chaque appareil d’éclairage (canaux DMX, modes, propriétés physiques, etc.). Ces fichiers peuvent être utilisés par différents logiciels et consoles de manière interchangeable, ce qui permet une intégration plus fluide tout au long de la chaîne de production.



Pourquoi le GDTF est-il important pour les concepteurs d’éclairage ?



1. Compatibilité universelle : Le GDTF est conçu pour être utilisé par différents fabricants et logiciels. Cela réduit les incompatibilités et les erreurs lorsqu'on utilise plusieurs plateformes dans un projet.
2. Gain de temps : Vous n'avez plus besoin de recréer des profils d'appareils pour chaque projet. Avec un fichier GDTF, l'appareil est décrit une seule fois, et peut être partagé avec toutes les autres étapes du workflow (conception, prévisualisation, programmation).

3. Précision : Les fichiers GDTF fournissent une description technique précise des appareils, y compris leurs caractéristiques physiques, leurs comportements optiques et leurs spécifications DMX. Cela permet une prévisualisation réaliste et une planification plus fine de l'éclairage.

4. Évolutif et extensible : Le format est ouvert, ce qui signifie qu'il peut évoluer avec l’industrie et être adapté à de nouveaux appareils ou technologies, garantissant une longévité et une flexibilité maximale.



Intégration du format GDTF dans Vectorworks Spotlight



L’intégration du GDTF dans Vectorworks Spotlight simplifie grandement le processus de création et de gestion des projets d'éclairage, tout en assurant une meilleure communication avec d'autres logiciels de conception et des consoles d'éclairage.



Voici comment vous pouvez utiliser le format GDTF dans Vectorworks Spotlight :



1. Télécharger des fichiers GDTF
   La première étape consiste à obtenir les fichiers GDTF des appareils d'éclairage que vous utilisez dans votre projet. De nombreux fabricants d’équipements mettent désormais à disposition ces fichiers directement sur leurs sites web, ou vous pouvez visiter le site dédié au GDTF (gdtf-share.com) pour trouver des fichiers créés par la communauté ou les fabricants.

2. Importer le fichier GDTF dans Vectorworks Spotlight
   Une fois que vous avez téléchargé les fichiers GDTF de vos appareils, vous pouvez les importer directement dans Vectorworks Spotlight. Voici la procédure :
   - Ouvrez Vectorworks Spotlight.
   - Dans votre projet, accédez au menu Fichier et sélectionnez Importer un fichier GDTF.
   - Parcourez vos fichiers et sélectionnez le fichier GDTF que vous souhaitez importer.

   Vectorworks Spotlight créera automatiquement un profil d'appareil basé sur les informations contenues dans le fichier GDTF. Vous n'avez plus besoin de créer manuellement des appareils ou de configurer leurs modes DMX.

3. Utilisation des appareils GDTF dans vos plans
   Une fois importés, les appareils GDTF seront disponibles dans votre bibliothèque d’objets. Vous pouvez les insérer directement dans vos plans d’éclairage, et toutes les informations, y compris les canaux DMX et les caractéristiques physiques, seront immédiatement disponibles.

4. Prévisualisation et Exportation
   Grâce aux informations détaillées contenues dans les fichiers GDTF, vous pouvez utiliser Vision, le moteur de prévisualisation de Vectorworks, pour simuler l’éclairage avec un réalisme accru. Les données exportées vers d'autres plateformes (comme les consoles DMX) conserveront toutes les spécifications techniques de l'appareil.



Conclusion



Le format GDTF est un véritable atout pour les concepteurs d’éclairage et les professionnels de l’industrie du spectacle. En standardisant la manière dont les informations sur les appareils sont partagées et utilisées, il facilite le travail entre les logiciels et les équipements tout au long du processus de conception et de programmation.

Vectorworks Spotlight, en tant que co-développeur du format GDTF, offre une intégration fluide de ce standard, permettant aux concepteurs d'éclairage de gagner du temps, de réduire les erreurs et d'améliorer la précision de leurs projets.

Si vous n'avez pas encore intégré le GDTF dans votre flux de travail, c’est le moment idéal pour commencer à utiliser cette norme prometteuse qui simplifie la communication et améliore la qualité des projets d'éclairage scénique.
